Schwerpunktwaage XL – Black Edition – bis 25kg von Teil-Q

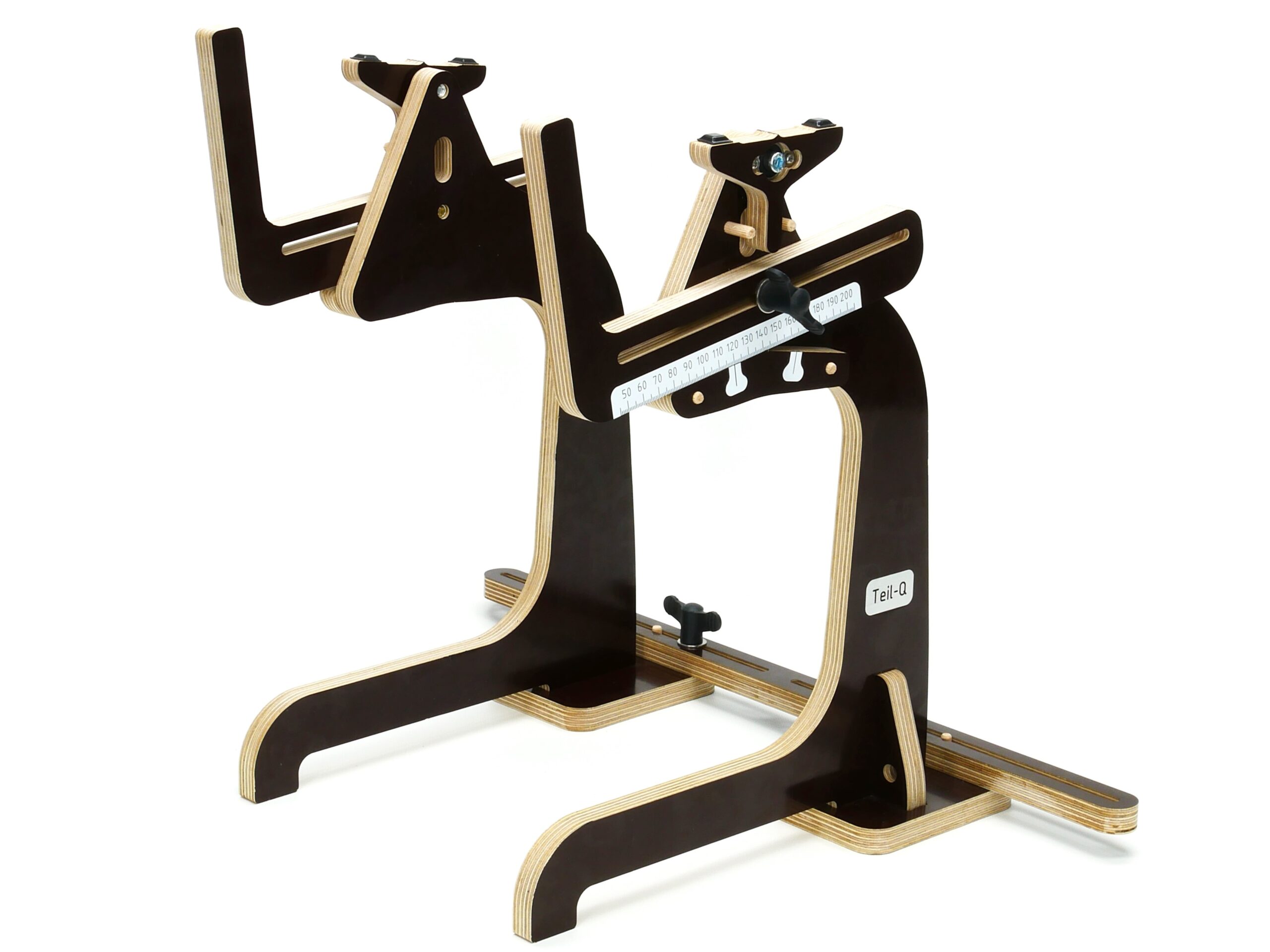

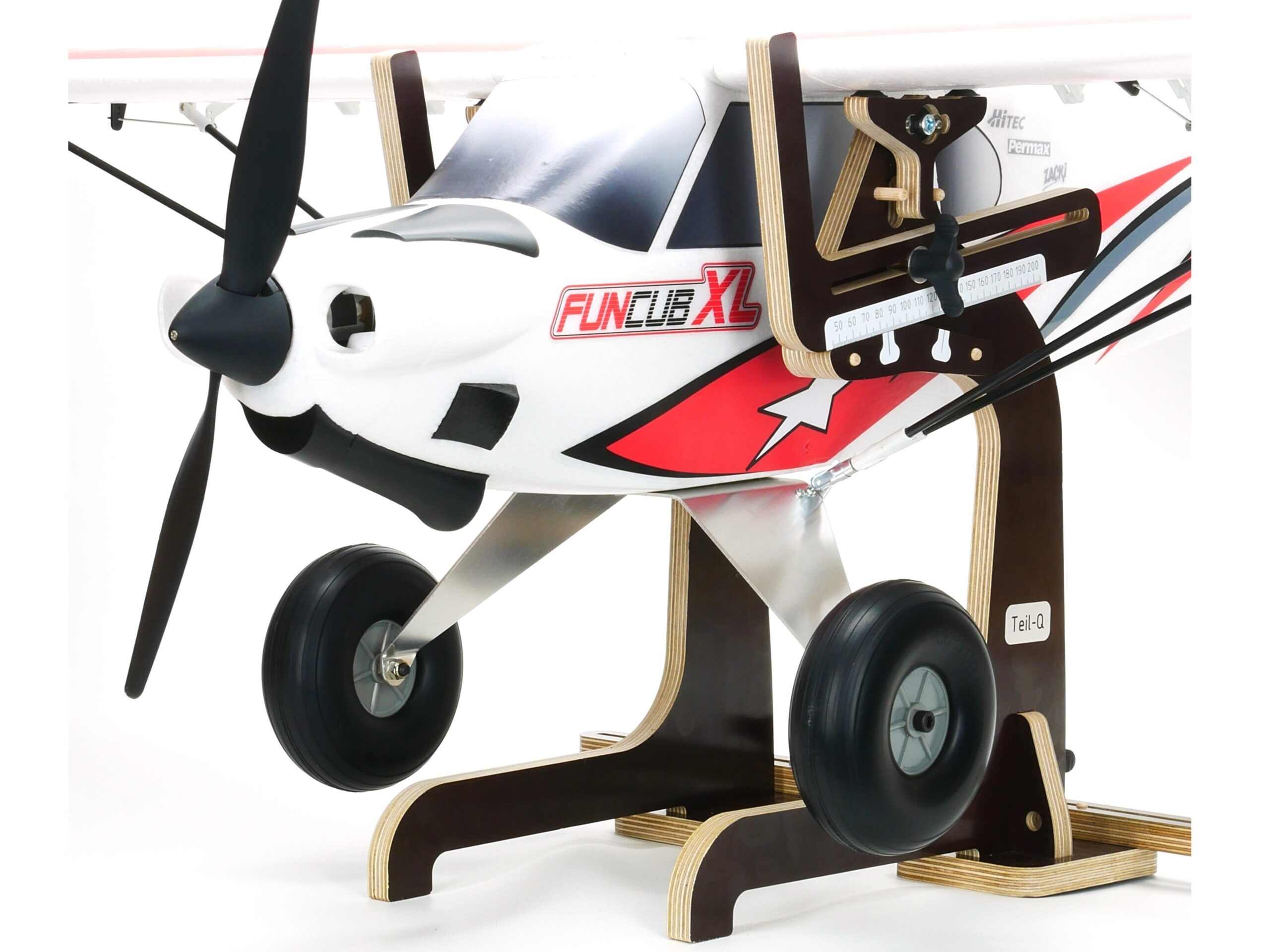

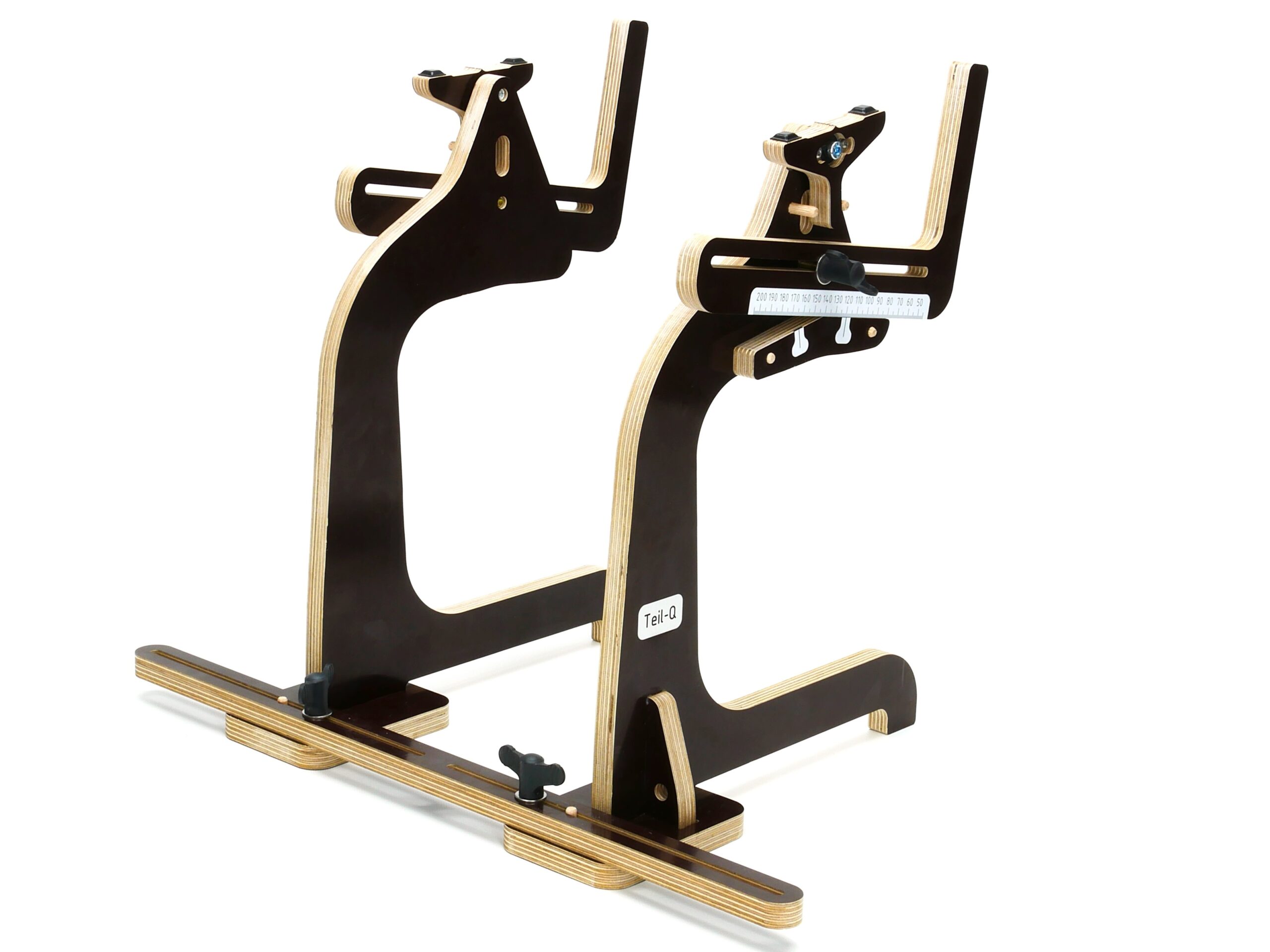

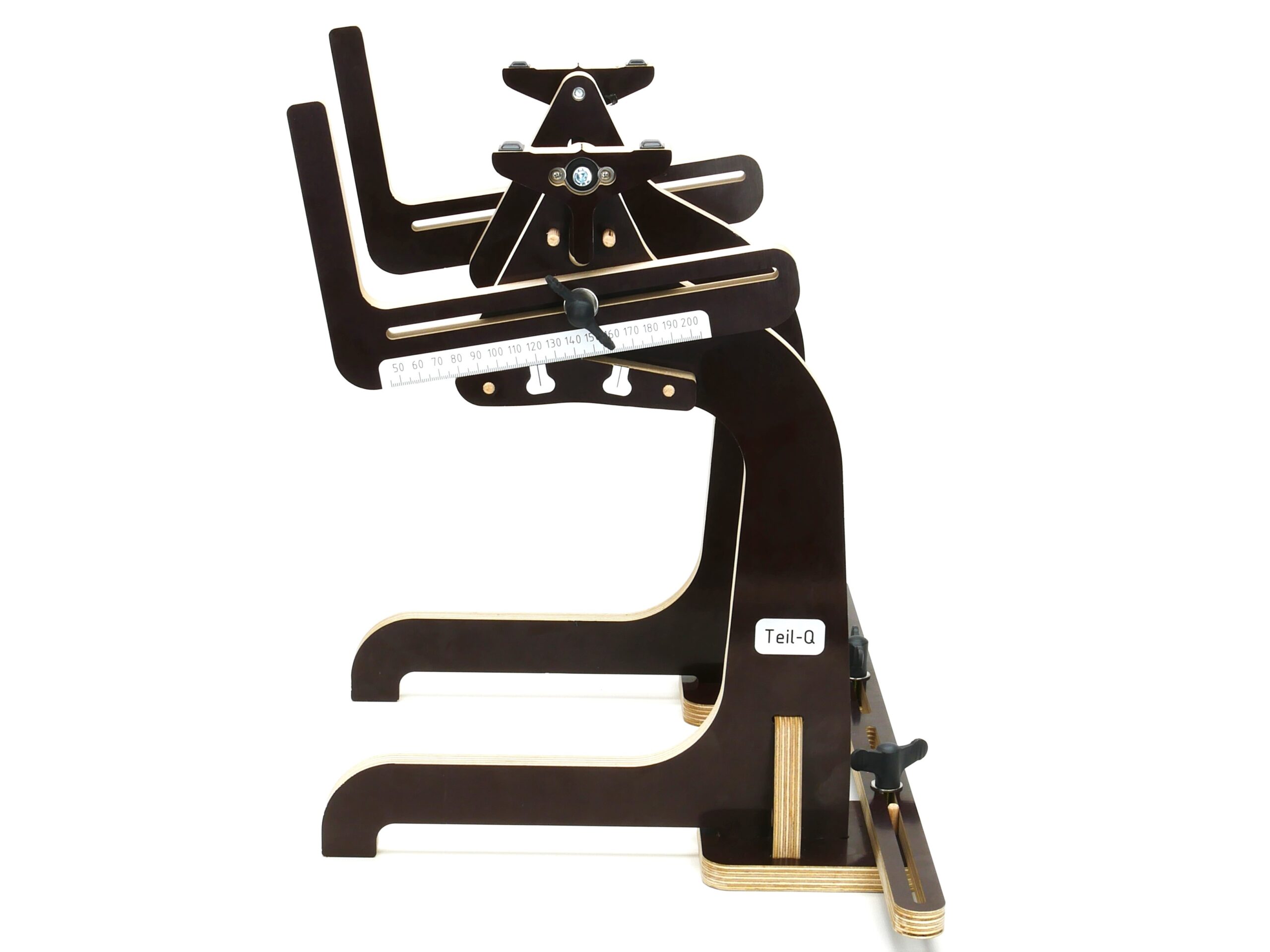

Durch das Design des Gestells ist es möglich, Motormodelle mit Fahrwerk oder Flächenverstrebungen auszuwiegen. Der Anschlag kann um 180 Grad gedreht werden. Hierzu dient ein weiterer Zeiger, der es so ermöglicht den genauen Schwerpunkt einzustellen. Das Gestell kann dadurch so gedreht werden, dass es nicht stört.

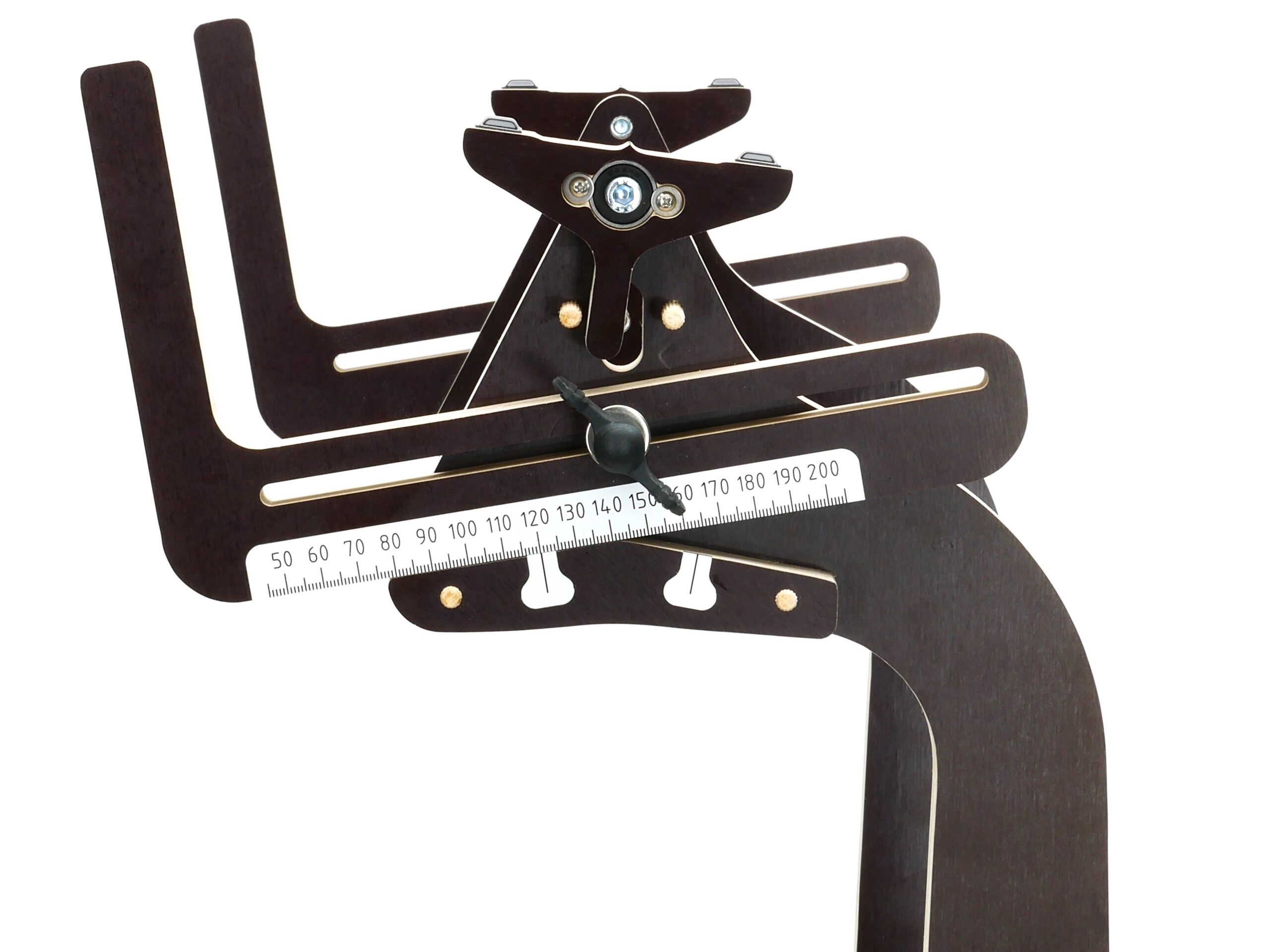

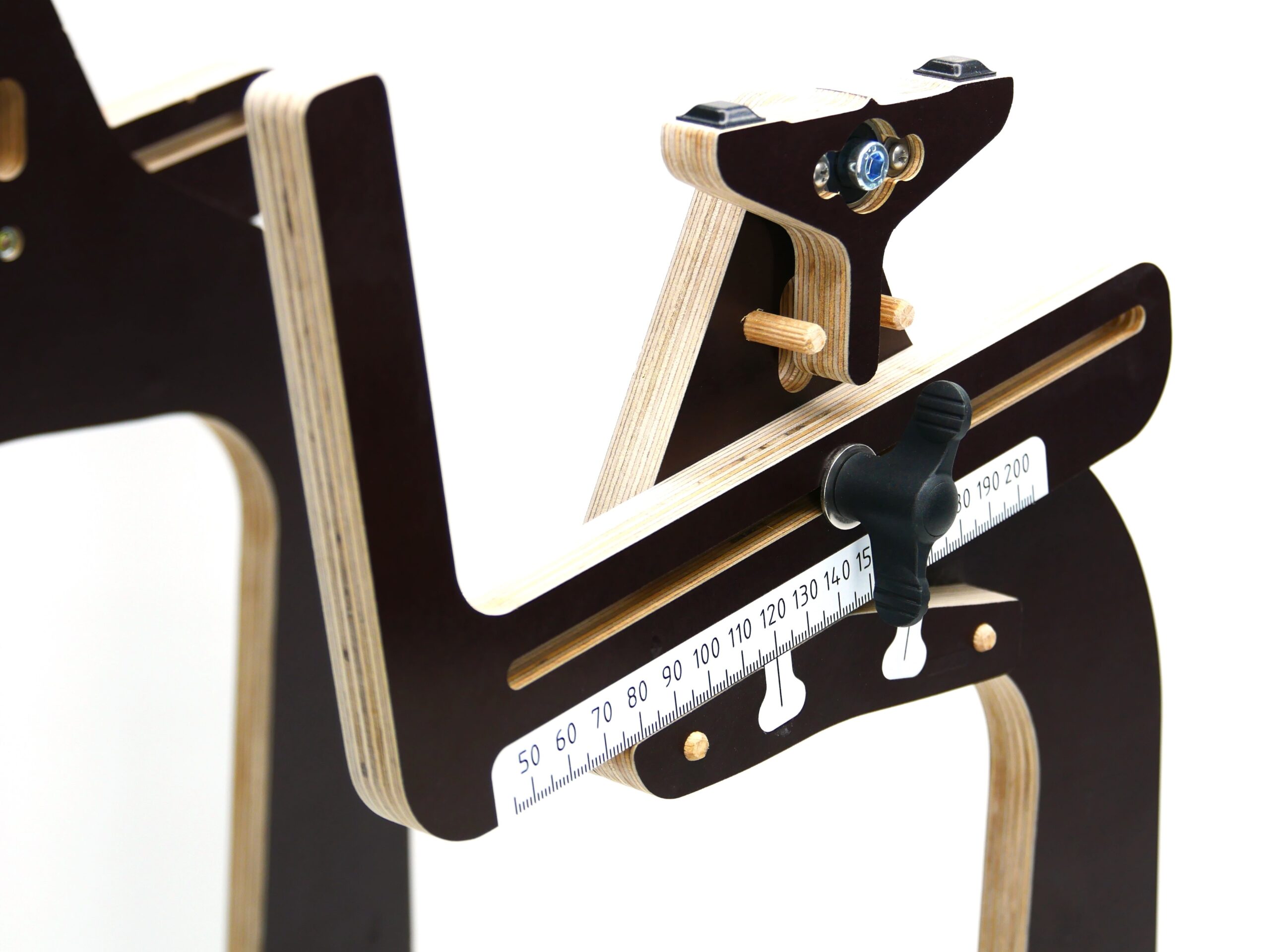

Durch die Kugellager ist sie sehr präzise und langlebig. Die Wippe selbst verfügt über Anschläge und hat dadurch einen maximalen Ausschlag von 10 Grad in beide Richtungen. Dadurch kann das Modell nicht mehr von der Wippe fallen, selbst wenn Beispielsweise der Akku des Modells entfernt wird. Weiterhin wurde der Flächenanschlag mit 10 Grad Schrägung angeordnet. Wenn die Wippe in der vorderen Endlage (10 Grad) am Anschlag ist, kann das Modell platziert werden. In Neutralposition beim Auswiegen stört der Flächenanschlag so nicht mehr. Mit der gravierten Skala kann der Schwerpunkt Millimetergenau eingestellt werden.
Die Holzteile sind CNC gefräst aus hochwertigen und stabilen 15mm Birkenmultiplex. Das Stecksystem macht die Schwerpunktwaage zusätzlich stabil und dadurch auch einfach im Zusammenbau. Die Holzteile werden mit selbstklebendem Gummi an den Auflagestellen beklebt, damit das Modell sicher gehalten und nicht beschädigt wird.
Bedienung:
* Stellen sie den angegebenen Schwerpunkt für ihr Modell mit Hilfe der Skala ein. Der Anschlag kann je nach Modell in beiden Richtungen verwendet werden. Achten sie beim Einstellen darauf, dass der Anschlag sauber auf der Führung aufliegt. Bei schwereren Modellen ist eine Fixierung der Schwerpunktwaage an der Grundplatte mit jeweils einer Schraubzwinge empfohlen.
* Bringen sie die Wippe in die vordere Anschlagposition. Jetzt hat sie genau 10 Grad Auslenkung. In dieser Position kann der Anschlag als Einstellung genutzt werden. Der Vorteil dieser Methode ist das exakte Einmessen in einer definierten Position. Weiterhin ist der Anschlag so beim Auswiegen vom Modell weg und stört den Vorgang nicht.
* Ihr Modell wird jetzt durch die Gummiauflage nicht mehr verrutschen. Falls doch, können sie immer wieder die richtige Position durch Bewegung der Wippe in den vorderen Anschlag überprüfen. Das Modell kann jetzt ausgewogen werden. Kontrollieren sie hierzu auch den Lichtspalt am Ansatz der Wippe. Wenn der Spalt auf beiden Seiten gleich gross ist, ist der Schwerpunkt genau eingestellt.
* Der hintere Anschlag dient dazu, ein Abfallen des Modells zu verhindern, wenn zum Beispiel der Akku komplett weggenommen wird.
Technische Daten:
Höhe Wippe Kugelgelagert: 500 mm
Max. Modellbreite mit Verbinder: 490 mm
Max. Modellgewicht: 25.1 kg
Max. Lage Schwerpunkt von Nasenleiste: 200 mm
Max Wippenwinkel: +/- 10°
Lieferumfang:
CNC gefräste Teile (ungeschliffen und zusammenhängend)
4 x Flügelschraube M6
2 x Kugellager 626 2RS
2 x Kugellagereinpresshilfe
2 x M6 x 25 Schraube
4 x 2.9 x 9.5 Blechschraube
6 x Gewindeeinsätze mit Innensechskant zur einfachen Montage
6 x Unterlegscheiben M6 gross
4 x Unterlegscheiben M3 gross
8 x Unterlegscheiben M6 klein
10 x Holzdübel
4 x Gummiauflagen
2 x graviertes Teil-Q Logo
2 x gravierte Scalen
4 x gravierte Zeiger
1 x illustrierte Bau- und Bedienungsanleitung
