PowerBox CORE – die neue Generation der High-end Fernsteuerungen

Highlights:

26 Kanal Fernsteuersystem
extrem störsichere, echt redundante 2.4GHz Übertragung
extreme Reichweite
redundante PowerBox-Stromversorgung
leistungsfähige Echtzeit Telemetrie
bis zu 800 Telemetrie Werte pro Sekunde
offene Servo- und Telemetrie Bus-Schnittstelle
Aluminium Knüppelaggregate
Hall Sensoren für Sticks und Lineargeber
20 Geber + 2 optionale Knüppelschalter

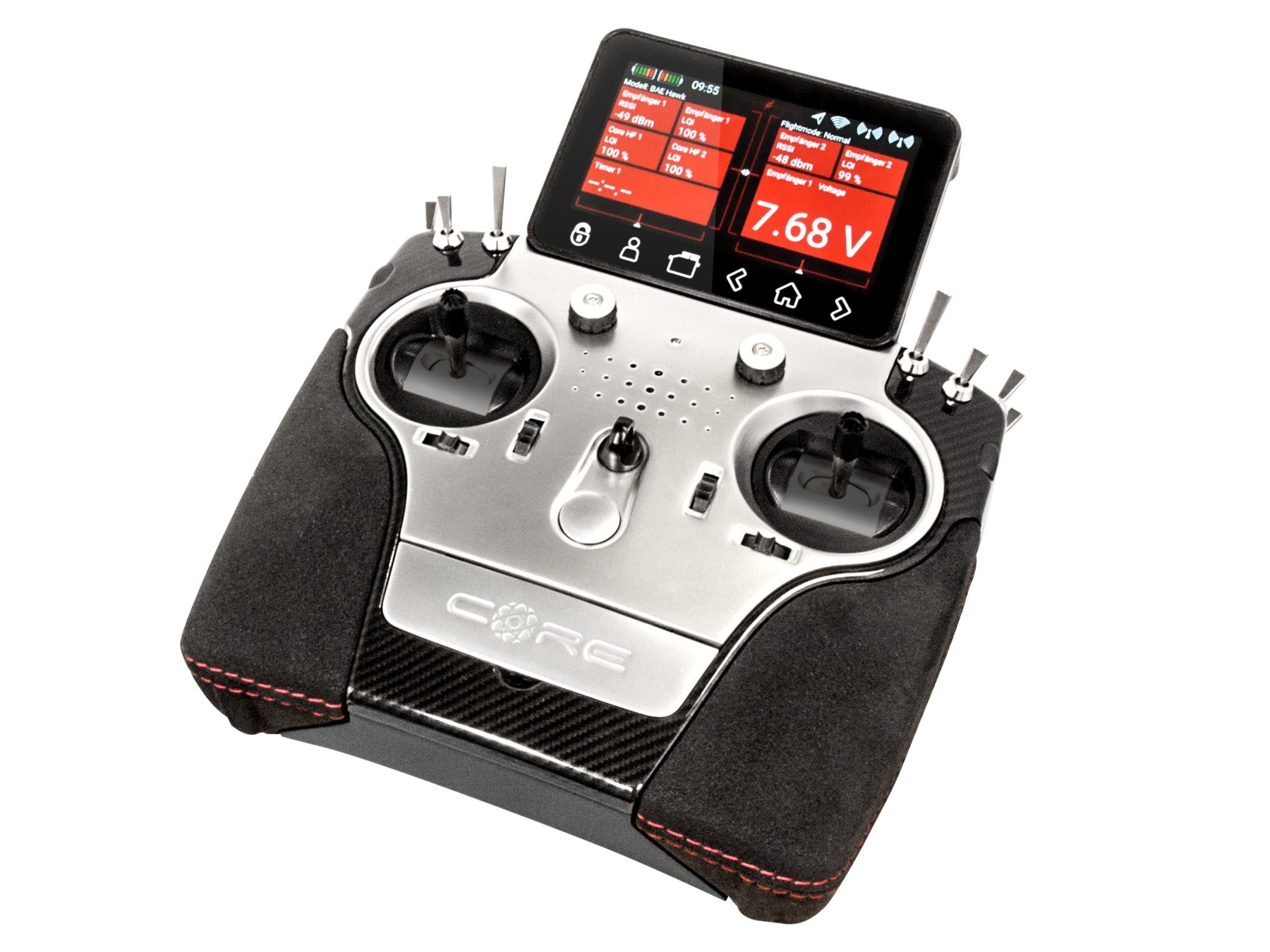

Farbdisplay mit kapazitivem Touchscreen
kontrastreiches Display, Sonnenlicht lesbar
intuitive Menüführung mit Smartkeys
integriertes GPS-System
eingebautes Linux-System für jede erdenkliche Erweiterung

Technische Daten:

Stromversorgung: 2x Li-Ion 7.2V, 3400mAh
Kanäle: 26
Auflösung Servoimpulse: 4096 Bit
Display: TFT – Touch
Gewicht: 1152 Gramm
Farbe: titan

Produktbeschreibung – PowerBox:

PowerBox-Systems ist Hersteller für hochwertige Stromversorgungen und entwickelt seit einem guten Jahr ein eigenständiges Fernsteuersystem. Auf den ersten Blick sind wir etwas spät mit einer Positionierung eines neuen 2.4 GHz RC-Systems, näher betrachtet verschafft uns aber genau dieser Umstand einen einmaligen Vorteil:
Bei der Entwicklung der neuen Plattform müssen wir keine Kompromisse bezüglich der Kompatibilität mit anderen Systemen eingehen und können dadurch neue Standards im 2.4 GHz RC-Bereich setzen. So hat die Sicherheit und funktionale Stabilität des CORE die höchste Priorität.

Funkübertragung und Stromversorgung
Bei der Funkstrecke findet das bereits erprobte Frequenzsprungverfahren der Firma Weatronic Anwendung. Dieses Verfahren ist für höchste Störsicherheit und Reichweite bekannt. Der CORE hat eine redundante Auslegung der Funkstrecke, welche durch den Empfänger überwacht wird. Ein Defekt z.B. einer Sendeeinheit wird vom Empfänger sofort via Telemetrie signalisiert. Die Stromversorgung des CORE ist PowerBox typisch redundant ausgelegt. Das bedeutet, dass zwei separate Li-Ion Akkueinheiten mit je 3400mAh/7.2 Volt und die gesamte Spannungsregelung doppelt verbaut sind, ein Merkmal, welches aktuell nur der CORE besitzt. Damit erreichen wir eine Laufzeit von ca. 15 Stunden und das bei voller Bildschirmhelligkeit und maximaler Auslastung der Systems.

Telemetrie
Da die Telemetrie aus unserer Sicht die nächsten Jahre sehr stark an Bedeutung gewinnen und die Nachfrage deutlich ansteigen wird, haben wir uns mit diesem Thema sehr ausführlich befasst. Aktuell gibt es einige Hersteller von Telemetrie-Sensoren, welche von vielen Kunden bereits eingesetzt werden. Oft kann aber die im Sendersystem enthaltene Telemetrie Übertragung nicht so viele Werte übertragen oder die Übertragung wird mit steigender Anzahl der angeschlossenen Sensoren sehr langsam, genau hier liegt die Stärke des CORE Systems:

Die Telemetrie Handhabung und Übertragung ist vollumfänglich neu designed worden, so können bis zu 250 Sensoren mit je 32 Datenwerten an den P2-BUS angeschlossen und dabei bis zu 800×16 Bit-Werte pro Sekunde übertragen werden. Damit eröffnen sich für die Zukunft ganz neue Möglichkeiten wie z.B. die Echtzeit-Servo-Überwachung im Modell. Unsere P2-BUS Telemetrie Schnittstelle ist offen für Drittanbieter, so dass der Kunde nicht zwingend auf neue Sensoren in seinem Modell umstellen muss. In diesem Fall würde ein Softwareupdate der Sensorik ausreichen. Die Konfiguration und Parametrierung des gesamten Telemetrie-Systems erfolgt dabei bequem über den Sender via Funkstrecke.

Linux mit Smartphone Charakter
Im CORE Sender ist ein moderner leistungsfähiger Linux PC eingebaut. Die Bedienung erfolgt ausschliesslich über den Touchscreen. Die Methodik und Haptik ist dabei die gleiche wie bei einem Smartphone. In Verbindung mit einer intuitiven Benutzeroberfläche, die alle zusammengehörigen Einstellungen auf kurzen Wegen erreichen lässt, ist das Programmieren eines Modells mit wenigen Eingaben erledigt. Die Benutzeroberfläche wurde vollumfänglich mit dem Toolkit Qt programmiert. Diese Entwicklungsumgebung ist heute quasi der Standard im Embedded GUI Bereich und wird von vielen namhaften Herstellern eingesetzt.

Das verwendete Display wird nach den Vorgaben von PowerBox-Systems gefertigt und ist selbst bei voller Sonneneinstrahlung sehr gut lesbar. Für die Bedienung des kapazitiven Touchpads reicht leichtes Antippen der Oberfläche aus. Die am unteren Bildschirmrand angebrachten Smartkeys (Schnellwahltaten) ermöglichen einen beschleunigten Zugriff auf wichtige Funktionen wie Servomonitor und Bildschirmsperre.

Die interne Datenkommunikation wird über CAN-BUS realisiert. Dieses Bus-System ist prädestiniert für unsere Anwendung und wird schon seit vielen Jahrzenten erfolgreich im Automobil- und Luftfahrtbereich eingesetzt. Einen Beweis für die schnelle Verarbeitung unseres Systems findet man im Servomonitor: Die Folgsamkeit der Anzeige zur durchgeführten Steuerbewegung der Geber ist absolut Echtzeit! Die bereits genutzte OpenGL Unterstützung des Linux Rechners lässt in Sachen Grafik auch für die Zukunft keine Wünsche offen.

Ausstattung
Der Sender ist in Bezug auf die Geber bis auf die Knüppelschalter immer komplett ausgestattet. Bei Bedarf können diese vom Kunden selbst oder bei uns im Service nachgerüstet werden. Die Hardware für den Anschluss im Sender ist dafür schon vorbereitet. Das heisst wir haben neben den zwei aus dem Vollen gefrästen Sticks, die per Hallsensoren mit 16 Bit Auflösung abgetastet werden, noch vier weitere Lineargeber. Diese sind ebenfalls mit absolut verschleissfreier Hallsensortechnik ausgestattet und je 2-fach kugelgelagert.

Weiterhin sind 8 Kippschalter eingebaut, davon sind die unteren beiden als 2-Stufenschalter, alle anderen als 3-Stufenschalter, ausgelegt. Dies kann aber vom Anwender jederzeit geändert werden. Möglich wären z.B. Schalter mit Schaltsicherung oder verschiedene Längen der Schalthebel. Wenn der Kunde es wünscht, könnten sogar Potentiometer installiert werden. Die Eingänge für die Geber sind hier maximal flexibel ausgelegt. Vom Konzept her neu sind auch die beiden Tastschalter links und rechts neben den Sticks. Diese sind perfekt als Geber für Radbremse, Elektrostarter oder Smokepumpe geeignet.

Optik und Haptik
Wenn man den CORE in die Hand nimmt, fühlt man sich sofort zu Hause: Alle Schalter sind so angeordnet wie man es von High-end Systemen gewohnt ist. Wir wollen dem Piloten ein professionelles Werkzeug in die Hand geben, mit dem er sofort umgehen kann. Das Alcantara-Leder an den Griffstücken zeigt schon optisch, dass es sich hier um ein sehr hochwertiges Gerät handelt. Dazu liegt der Sender einfach perfekt in der Hand.

<>Schnelle Signalübertragung
Der CORE besitzt 26 Kanäle mit jeweils 4096 Bit Auflösung. Die Steuerdaten werden dabei in einem 10ms Frameraster verzögerungsfrei übertragen. Alle Kanäle haben die volle Auflösung und es bestehen keine Einschränkungen bezüglich der Framerate.

Weitere Highlights

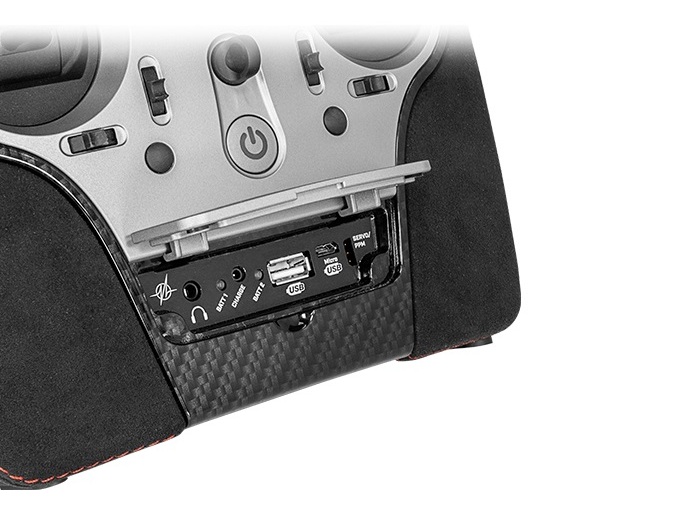

Als besondere Features haben wir ein GPS, einen 9-Achsen Motionsensor, USB so wie ein WLAN verbaut. Letzteres dient unter anderem dem Software Update des Gesamtsystems. Die Empfänger können dabei ganz bequem über die Funkstrecke upgedatet werden und müssen somit nicht mehr aus dem Modell ausgebaut werden.
