PowerBox Competition SHV 4810 – Stromversorgung

SHV steht für Super-High-Voltage und wie die Bezeichnung bereits verrät, arbeitet die PowerBox Competition SHV mit deutlich höherer Spannung als bisherige 8.4V Systeme. Bis zu 35V können als Eingangsspannung angeschlossen und an die Servos redundant weitergegeben werden.

Highlights:

SHV-Technik bis zu 35V Eingangsspannung
40A max. Strombelastung für alle SHV Servoausgänge
geregelte 8.4V/10A für Empfänger, Peripherie und 4 Servos
konsequent doppelte Auslegung der Leistungselektronik
redundanter elektronischer Schalter
22 Kanäle / zweisprachige Menüführung
leistungsstarke Akkuweiche mit hoher Dauerbelastbarkeit
sonnenlichtlesbares 2.4 Zoll TFT-Display
Servomatching für alle 22 Ausgänge
Automatching Funktion
2 unabhängige Door Sequenzer mit Einstellassistent
neueste iGyro Technik integriert, mit dem iGyroSAT als Gyrosensor
12 unabhängige Kreiselausgänge für: 4x Querruder, 4x Höhenruder, 4x Seitenruder
alle 12 Gyroausgänge mit individuellem Gain Regler
spezieller Regel-Algorithmus für Flächenmodelle
Erkennung sämtlicher Mischer im Sender
einfachste Programmierung durch graphische Darstellung der Menüs
schnelle Grundeinstellung mithilfe des ausgefeilten Assistenten
optional mit GPS III für geschwindigkeitsabhängige Gyrokompensation
Übertragung von Akku-, Empfänger- und GPS Daten
nahezu vollständige Bedienbarkeit vom Sender für PowerBox und Jeti
einstellbare Servo-Framerate: 10ms, 12ms, 14ms, 16ms, 18ms
Unterdrückung von Servo-Rückströmen
modernster 32-Bit Mikroprozessor für schnelle und präzise Signalverarbeitung
optimierte Wärmeabfuhr über den gefrästen Hochleistungskühlkörper
Schalter- und Displaygehäuse aus gefrästem und eloxiertem Aluminium
Telemetrie-Daten für PowerBox P²BUS, Futaba S.BUS2, Jeti Ex-BUS, Spektrum SRXL2, Multiplex M-Link, JR X-BUS und Graupner HoTT

Technische Daten:

Betriebsspannung: 10.0V – 35.0V
Stromversorgung: 3-8S LiPo oder Li-Ion
Stromaufnahme: 170mA bei 20V
Stromaufnahme Standby: 40 Mikroampere
Strombelastbarkeit: 2x 20A / Spitze 2x 40A
Dropout Spannung: 0.3V
Ausgangsspannung: SHV und 8.0V
Signal Eingang: seriell
Empfänger Redundanz: SR2
Kanäle: 26
Servoausgänge, gesamt: 22
Servoausgänge, programmierbar: 22
Auflösung Servoimpulse: 0.5 Mikrosiemens
Impulswiederholrate: 10ms, 12ms, 14ms, 16ms, 18ms
Kreisel Regelung: Heading- und Normalmodus
Kreisel Sensor Typ: extern iGyro SAT
Anzahl Sensorachsen: 12
Display: TFT 320×240 Pixel
Abmessungen: 137 x 71 x 19 mm
Gewicht: 137gr
Gewicht Sensor Schalter: 15gr
Gewicht Display: 34g
Temperaturbereich: -30 GradC bis +105 GradC
Unterstützte Fernsteuersysteme:
* PowerBox, Futaba, Jeti, Spektrum, Multiplex, Graupner

Lieferumfang:

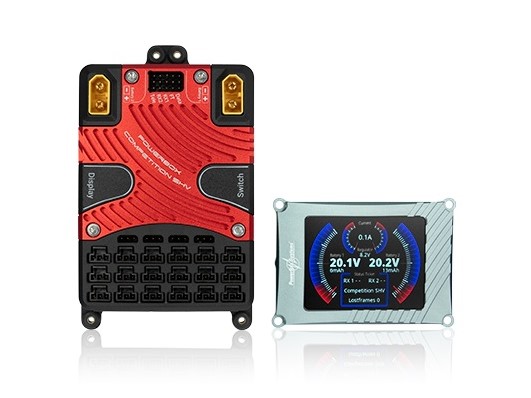

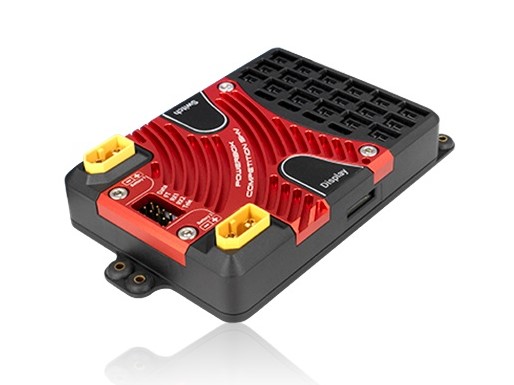

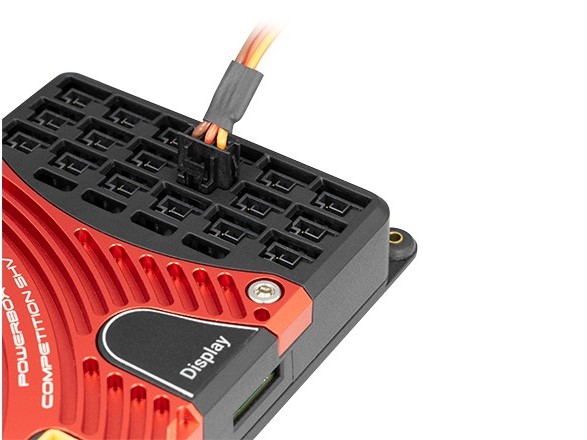

PowerBox Competition SHV

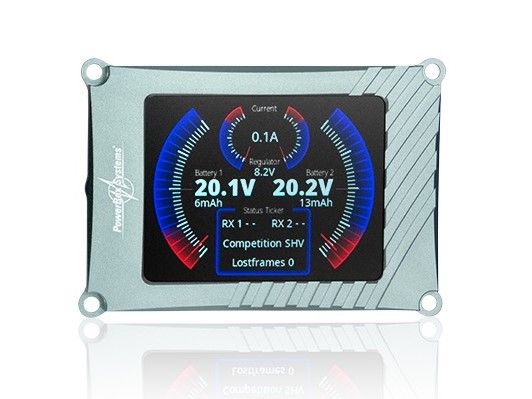

TFT Display

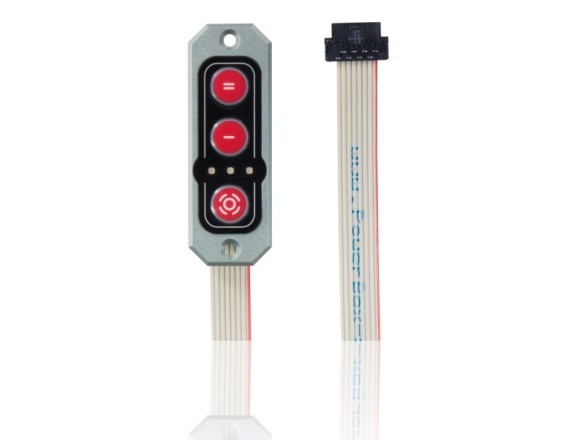

SensorSwitch
2 Patchkabel
4 Gummitüllen und Messinghülsen
8 Befestigungsschrauben
Bedienungsanleitung in Deutsch und Englisch

Die PowerBox Competition SHV ist die neueste Generation der PowerBox Familie und wurde entwickelt, um den gestiegenen Anforderungen an Stellkraft und Geschwindigkeit der neuesten Servo-Generation gerecht zu werden. SHV steht für Super-High-Voltage und wie die Bezeichnung bereits verrät, arbeitet die PowerBox Competition SHV mit deutlich höherer Spannung als bisherige 8.4V Systeme. Bis zu 35V können als Eingangsspannung angeschlossen und an die Servos redundant weitergegeben werden. Der Vorteil ist klar: Bei gleicher Servoleistung verringert sich der Strom in der Servozuleitung proportional. Ein Servo das mit 8.4V Technik beispielsweise noch 6A Strom aufgenommen hat, kommt mit 25.2V Technik und 6S Stromversorgung mit nur 2A aus.

Durch die geringere Stromaufnahme ergeben sich folgende Szenarien:
1. Da sich der Strom auf der Servozuleitung verringert, reduziert sich bei gleichbleibendem Leitungsquerschnitt der Spannungsabfall bis zum Servo. Das heisst, die Servos haben eine kontantere Leistungsabgabe und arbeiten mit dem erwarteten Drehmoment und Geschwindigkeit.
2. Eine deutlich höhere Servoleistung ist möglich, da sich die Ströme um einen niedrigeren Faktor erhöhen.
3. Bei gleichbleibender Servoleistung können Leitungsquerschnitte verringert werden. Eine deutliche Gewichtseinsparung bei grösseren Modellen ist möglich.
4. Akkus zur Stromversorgung können mit deutlich weniger Kapazität und Nennstrom ausgelegt werden.

Für zwei Empfänger, Gyro, weitere Telemetrie- Sensoren und bis zu vier Servos sind zwei redundant arbeitende DC/DC Wandler eingebaut, die eine geregelte Spannung mit 8.4V abgeben und mit bis zu 10A belastet werden können.

Die Software der PowerBox Competition SHV basiert auf der bewährten PowerBox Competition SR2 und umfasst alle Powerbox-typischen Funktionen: 12-Achsen iGyro mit optionaler Geschwindigkeitskompensation, Servomatching mit Auto-Match-Funktion, Door Sequenzer, Input- und Output Mapping und vielem mehr. Eingestellt wird die PowerBox Competition SHV über das hochauflösende Farbdisplay oder alternativ für PowerBox- und Jeti Piloten vom Sender aus.
