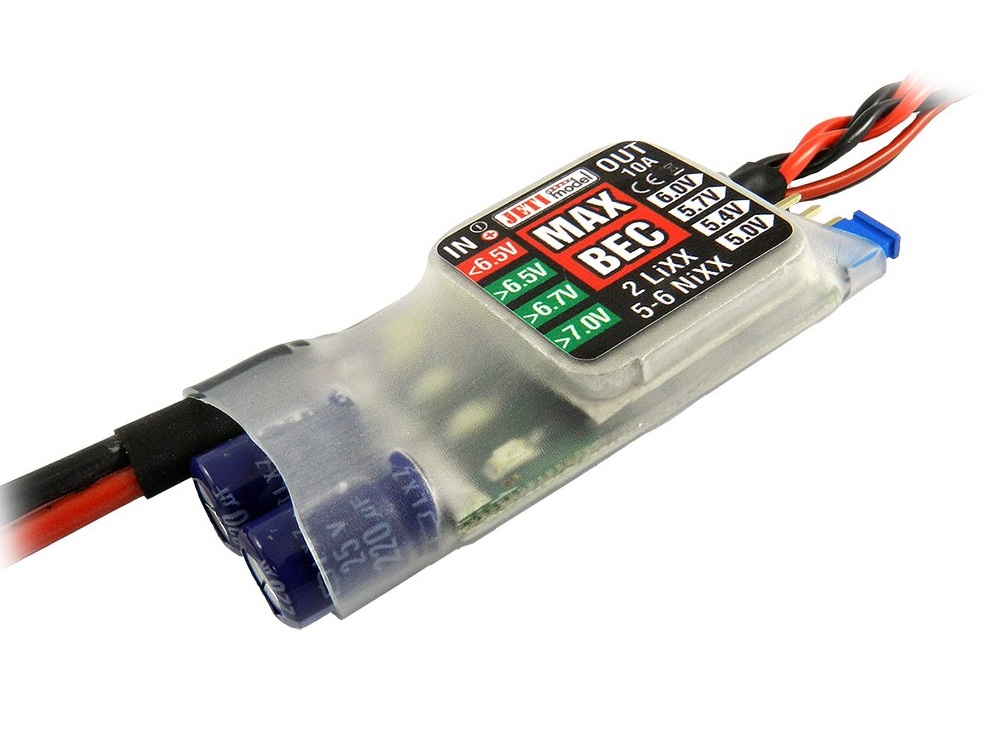

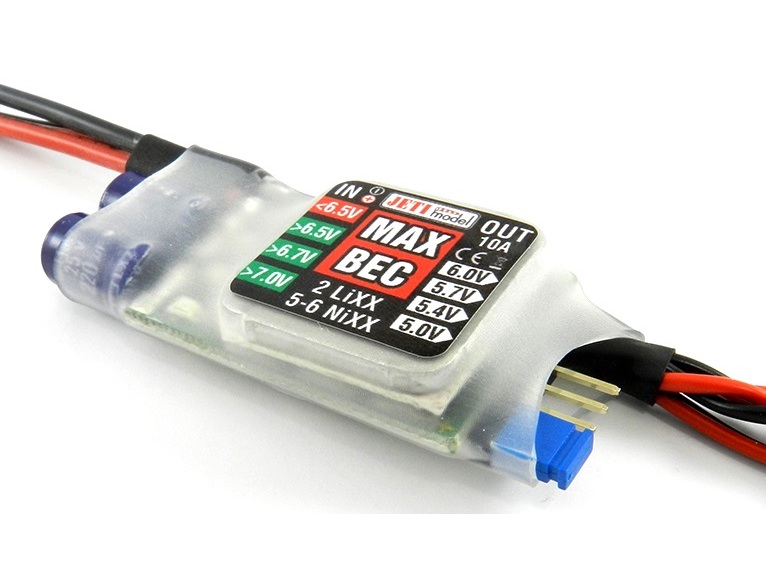

Jeti Stromversorgung MAX BEC – J-MB
Linearregler MAX BEC ist ein anspruchsvolles Instrument zur Regulierung von Spannungen in Modellen, die einen Empfänger und Servos haben, die durch 2 LiXX Zellen oder 5-6 NiXX Zellen angetrieben werden. Die Servospannung ist während des gesamten Fluges konstant, daraus resultieren gleichmässige Bewegungen der Servos.
Die erforderliche Ausgangsspannung (5.0, 5.4, 5.7, 6.0 V) wird von einer Steckbrücke ausgewählt. Das MAX BEC kann entweder durch NiXX oder LiXX Zellen versorgt werden, empfohlen werden 2 LiXX Zellen oder 5-6 NiXX Zellen. Die Eingangsspannung wird von vier LEDs angezeigt. Wenn die Eingangsspannung über 7.0 V ist, sind alle drei grünen LEDs eingeschaltet. Während die Zellen nach und nach entladen werden , erlöschen nach und nach die LEDs je nach Eingangsspannung (niedriger als 7, 6.7, 6.45V). Wenn die Eingangsspannung unter 6.5 V sinkt, geht die rote LED an, um anzuzeigen, dass die Zellen entladen sind – bei Verwendung von 2S LiXX bedeutet es, dass die Spannung bestimmter Zellen unter 3.25 Volt ist.
Die versorgenden Zellen müssen in die Eingangsseite mit zwei 0.5 mm2-Kabel angeschlossen werden. Es gibt auch einen parallel geschalteten 3link mit JR-Stecker, vorgesehen für die Zellaufladung, ohne die Notwendigkeit der Trennung der Stromanschlüsse. Maximaler Ladestrom beträgt 0.5 A (durch Anschluss begrenzt).
Die Ausgangsspannung wird von der Ausgangsseite her durch 2 Verbindungen getrennt. Es wird empfohlen, beide 2-Links zu verbinden, dies führt zu einer höheren Zuverlässigkeit und geringeren Strombelastung der Anschlüsse. Die Anschlüsse können in jedem Kanal des Empfängers eingesteckt werden. Auf der Ausgangsseite gibt es einen getrennten Schalter, der den Regler aktiviert. Der Schalter ist als sicher verbunden, dies bedeutet, dass eine mechanische Beschädigung der Gelenke oder Drähte keine Auswirkungen auf BEC-Funktion hat.
Technische Daten:
Eingangsspannung: 5.5 – 8.4 Volt
Dauerstrom: 5A
Spitzenstrom: max. 12A
Ausgangsspannung: 5, 5.4, 5.7, 6.0 Volt
Zahl der Akku-Eingänge: 1
Tiefe: 50 mm
Breite: 25 mm
Höhe: 10 mm
Gewicht: 28 g
