Beitian BE-180 - GNSS Modul - GPS Empfänger / Modul TTL Level

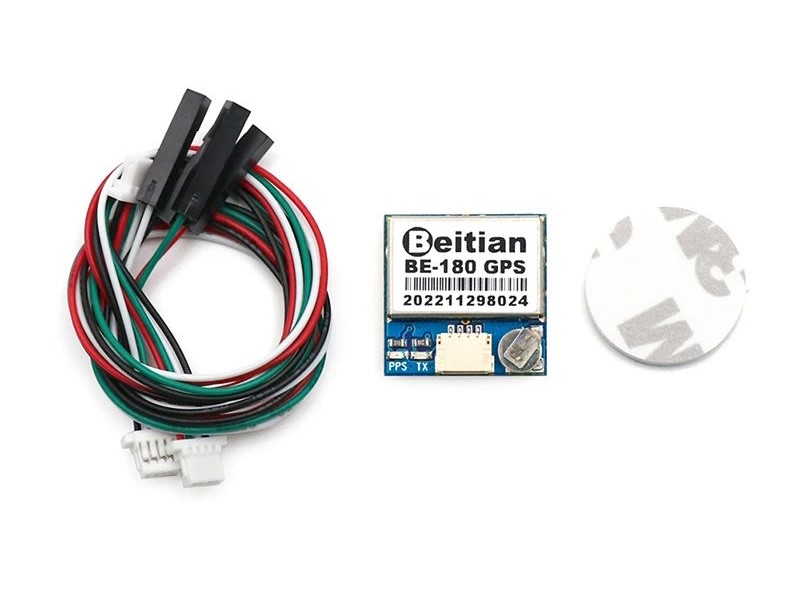

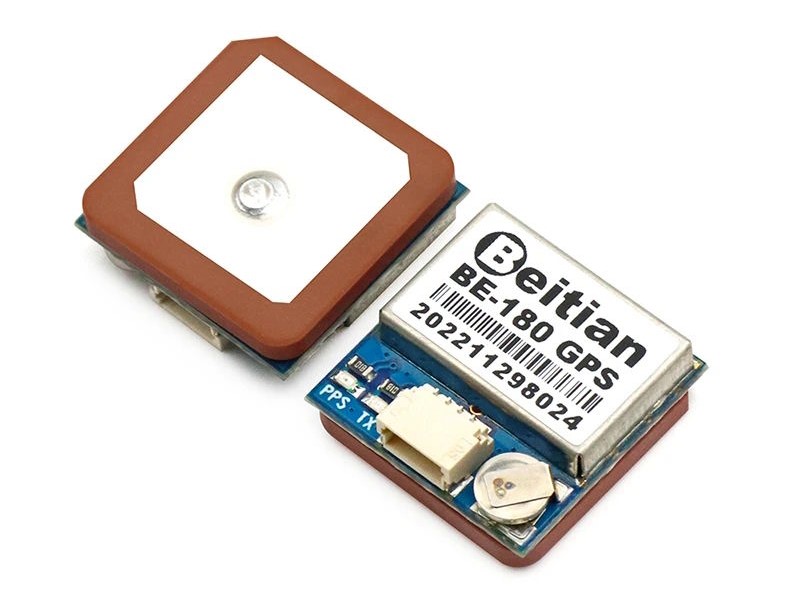

Beitian BE-180 GPS Empfänger / Modul TTL Level – 18mmx18mm

Das BE-180 GNSS Modul ist die verbesserte Version zum BN-180 GPS Modul.
Global Navigation Satellite System (GNSS) ist ein Sammelbegriff für verschiedene Arten von Satellitennavigationssystemen, die weltweit verwendet werden, z. B. GPS, GLONASS, Galileo, BeiDou und andere lokale Signale. GNSS-basierte Systeme können für eine bessere Genauigkeit jederzeit auf mehrere Satellitensysteme zugreifen.

Technische Daten:

Markenname: Beitian
Artikelname: BE-180
Chip: M10050
Frequenz: GPS L1 C/A, QZSS L1S (SLAS), BDS B1I/B1C, Galileo E1B/C, SBAS L1 C/A: WAAS, EGNOS, MSAS, GAGAN
Arbeitsmodus: GPS+GALILEO+SBAS+QZSS gemeinsame Positionierung.
Tracking-Empfindlichkeit: -166 dBm
Wiedererfassungsempfindlichkeit: -160 dBm
Kaltstart-Empfindlichkeit: -148 dBm
Heissstart-Empfindlichkeit: -160 dBm
Horizontale Positionsgenauigkeit: 1.5 m CEP 2D RMS SBAS-Aktivierung
Geschwindigkeitsgenauigkeit: 0.05 m/s
Dynamische Kursgenauigkeit: 0.3 Grad
1PPS Zeitgenauigkeit: RMS 30ns, 99% 60ns
Kaltstart-Erfassungszeit: 27 s
Heissstart-Erfassungszeit: 1 s
Hilfsstart-Erfassungszeit: 1 s
Datenausgabe-Unterstützungsrate: 4800 bps bis 921600 bps, Standard 38400 bps
Datenausgabepegel: TTL-Pegel Datenausgabeprotokoll: NMEA, UBX Datenausgabe
NMEA-Nachricht: RMC, VTG, GGA, GSA, GSV, GLL
Datenausgabe-Aktualisierungsrate: 0.25 Hz bis 18 Hz, Standardmässiger 1-Hz-
Datenausgang Sekundenimpuls: 0.25 Hz bis 10 MHz kann konfiguriert werden, die Standardperiode ist 1 s und der hohe Pegel dauert 100 ms
80000m Betriebsgeschwindigkeitsgrenzen: <500 m/s Betriebsbeschleunigungsgrenzen: <4 g Stromverbrauch von VCC: Gleichspannung 3.6 V - 5.5 V, typisch: 5.0 V Stromverbrauch: Stromaufnahme: 50 mA/5.0 V Abmessungen: 18.0 mm x 18.0 mm x 6.2 mm Gewicht: 4.9 g Stecker: 1.00 mm 4-poliger Stecker Betriebstemperatur: -40 ° °C ~ +85 °C Lagertemperatur: -40 °C ~ +105 °C TX-LED: Blau. Die Datenausgabe, TX-LED blinkt. PPS-LED: Rot. PPS-LED leuchtet nicht, wenn das GPS nicht verbunden ist, blinkt, wenn es verbunden ist.
